Опоры для чиллеров

Объект "Больничный комплекс" г. Москва

В проекте не предусмотрен монтаж тяжелых чиллеров и фанкойлов?

Возникли трудности с установкой чиллеров на кровле?

Не знаете выдержит ли кровельный пирог такие нагрузки?

Ввиду шумной работы идеальным местом установки тяжелого (до 8 тн) оборудования является кровля. Как установить чиллеры и фанкойлы на крыше? Лучшим решением будут кровельные опоры компании Walraven.

Опоры для чиллеров и другого тяжелого оборудования отличаются такими преимуществами:

  • они не крепятся, а равномерно распределяют всю нагрузку и поэтому устойчиво располагаются на крыше;
  • их несложно собрать и демонтировать за счет того, что элементы рамы идеально подогнаны;
  • удобство монтажа.

Важно! Мы абсолютно бесплатно сделаем вам расчет нагрузки на кровлю в специальной программе и дадим гарантию!

Установка чиллеров на кровле от Walraven: виды типовых конструкций

Производитель предлагает кровельные опоры в 4-х основных типовых вариантах:

  • система, в которой 4, 6, 13 опор;

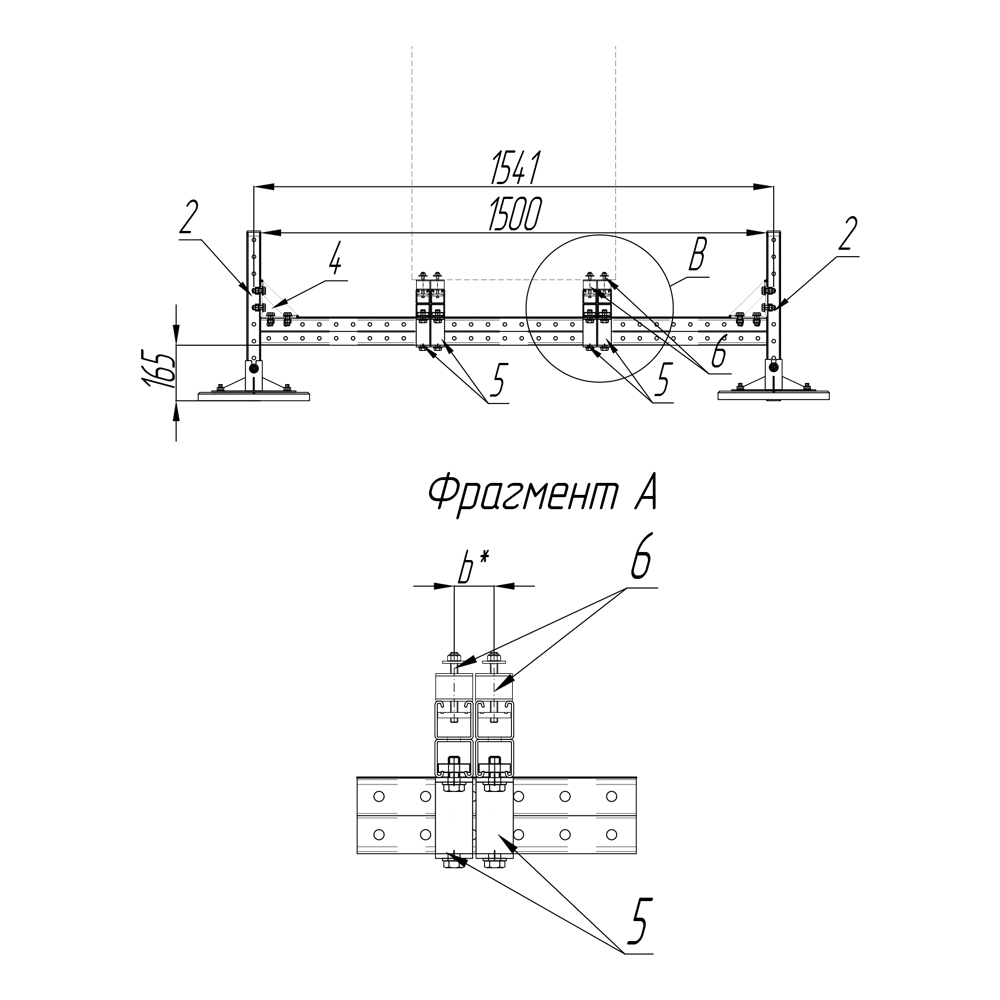

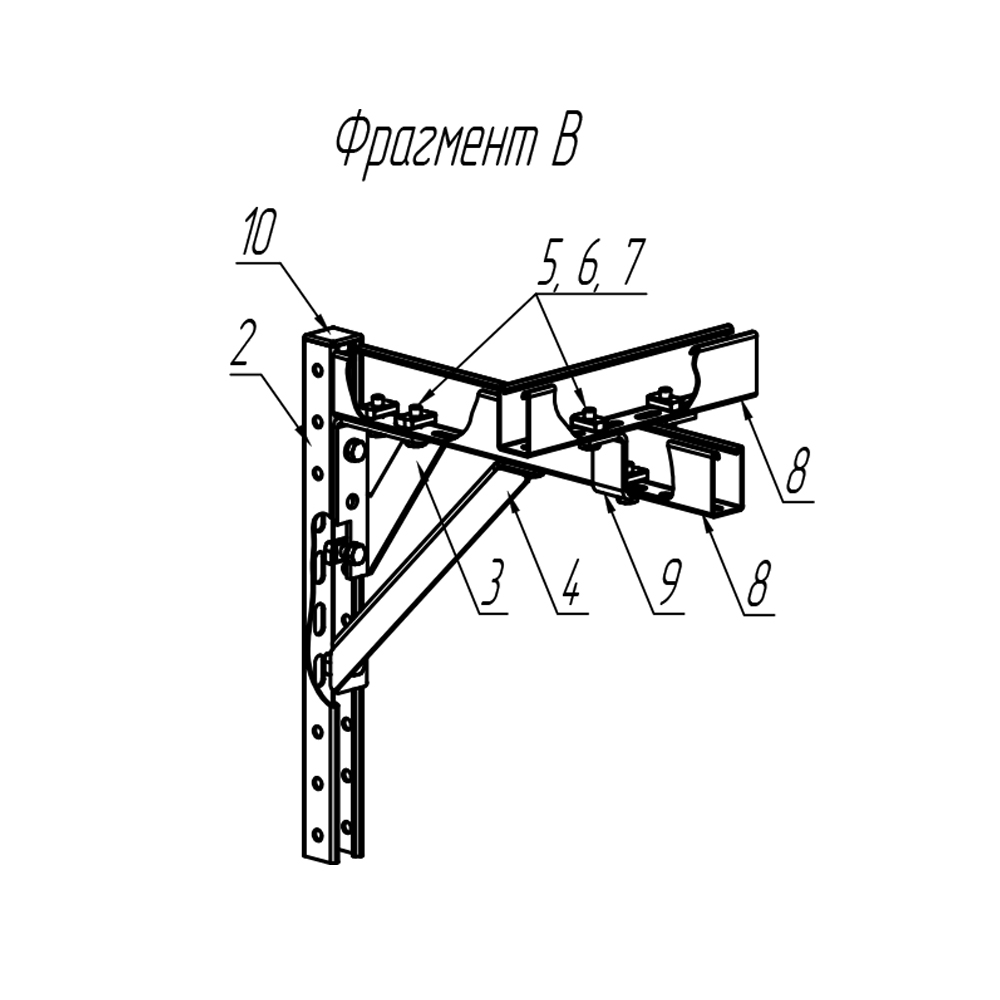

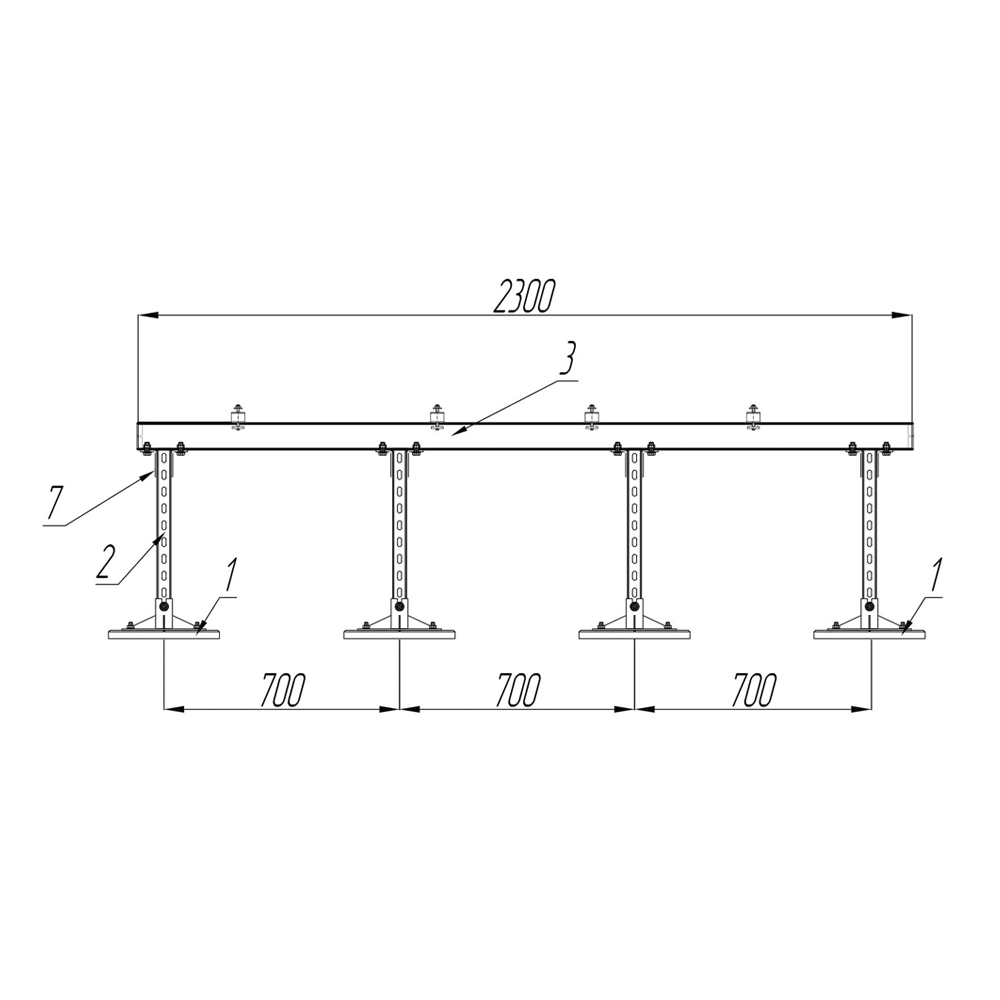

Опорная конструкция для монтажа агрегата на кровле массой до 300 кг.

Опорная конструкция Опорная конструкцияОпорная конструкция

Позиция Артикул Наименование Количество
1** 67685001 BIS Yeti V Кровельная опора (BUP) 480×480мм с антивибрационным ковриком 6шт
67685201 BIS Yeti V Кровельная опора (BUP) 335×335мм с антивибрационным ковриком 6шт
2 65018347 BIS RapidStrut профиль монтажный (BUP1000) 41x41x2,5×3000мм
3 66588291 BIS RapidStrut Уголок 90° BUP, 4 отверстия,91×91мм усиленный 6шт
4 66288530 BIS Подпорка для консоли Strut + WM35 (BUP) 300мм 6шт
5 61481030 BIS Болт с шестигранной головкой (BUP) DIN 933 M10x30мм 54шт
6 65188010 BIS Strut Канальная гайка (BUP) M10 54шт
7 65381010 BIS Шайба WMO-35 (BUP1000) 10,5/25мм 54шт
8 65018667 BIS RapidStrut профиль монтажный (BUP1000) 41x62x2,5×6000мм
9 66588294 BIS Strut Седельный соединитель профиля (BUP) 41×41мм 6шт
10 6566041 BIS Strut Заглушка профиля 41×41мм 10шт
11 6566021 BIS Strut Заглушка профиля 41×21мм 4шт
12 652785006 BIS RapidStrut Hammerfix Монтажный болт G2 (BUP1000) M10x60мм 4шт

** в зависимости от несущей способности, угла наклона кровли, и требуемой высоты прокладки выбрать типоразмер кровельной опоры Yeti.

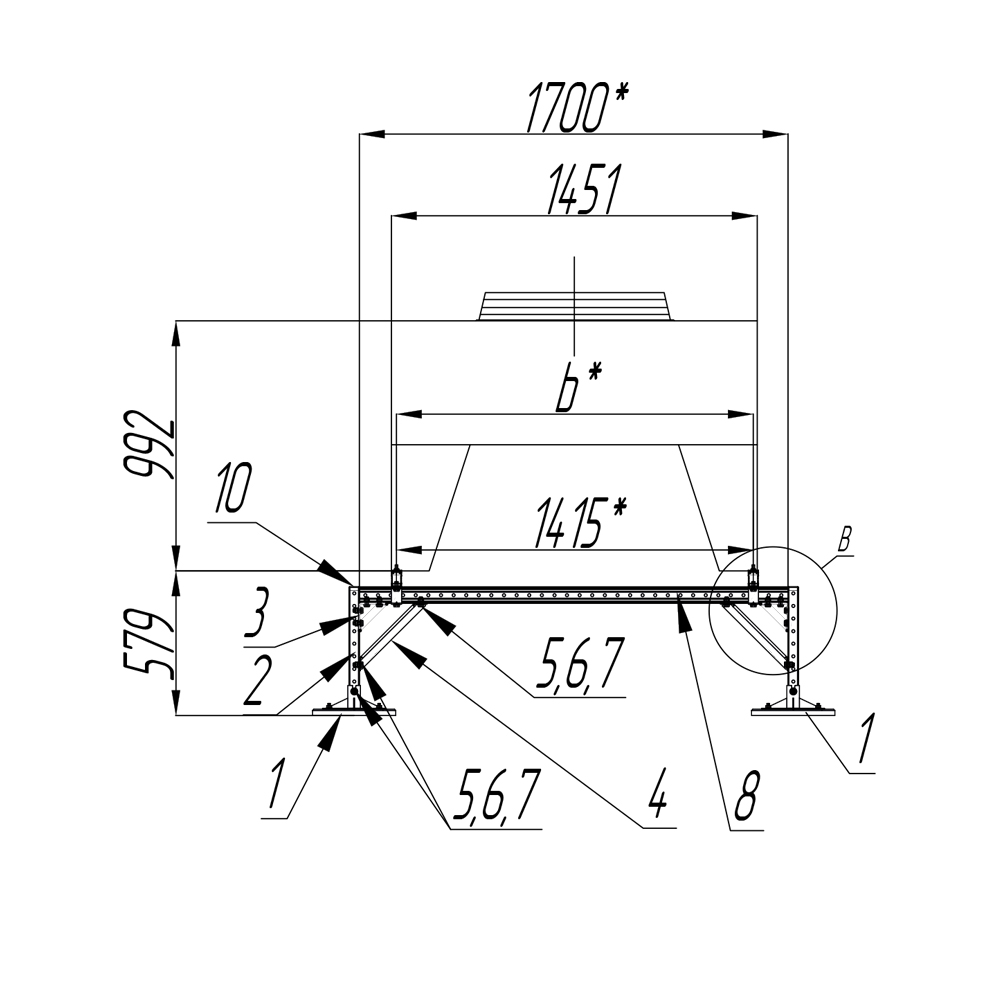

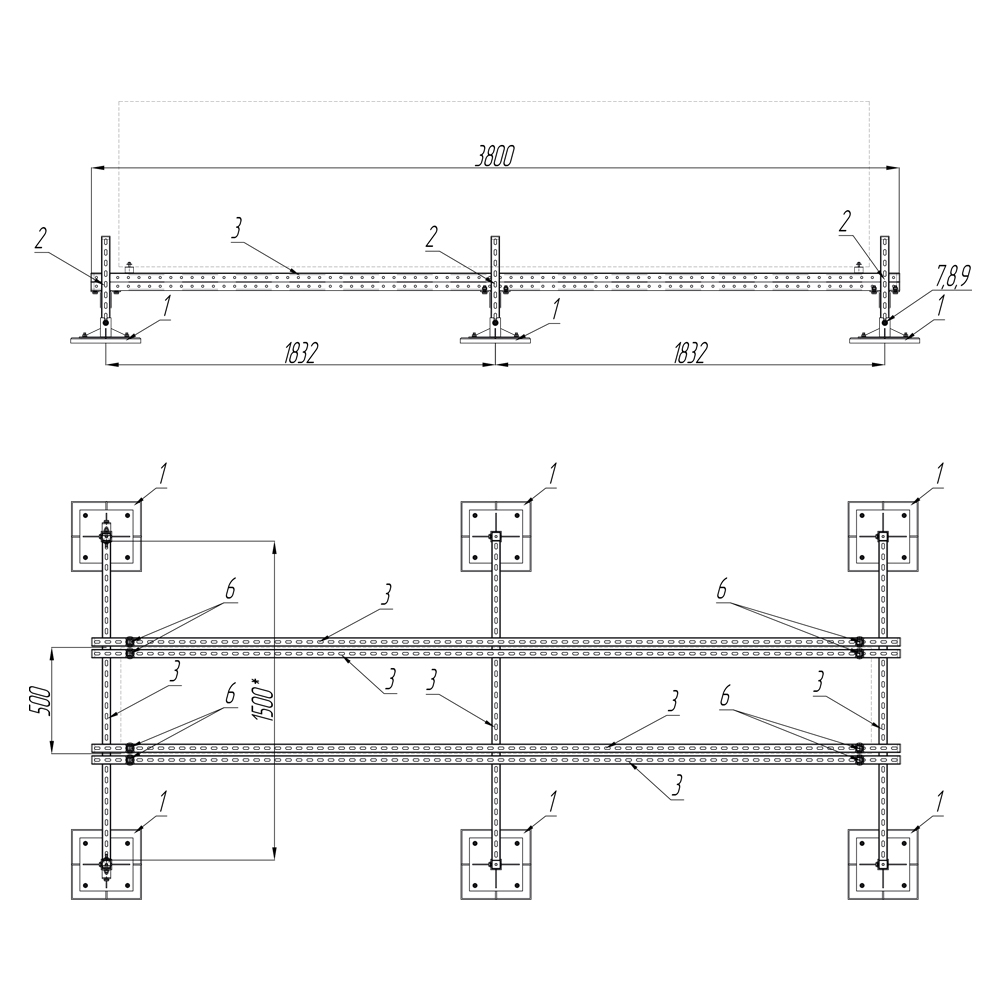

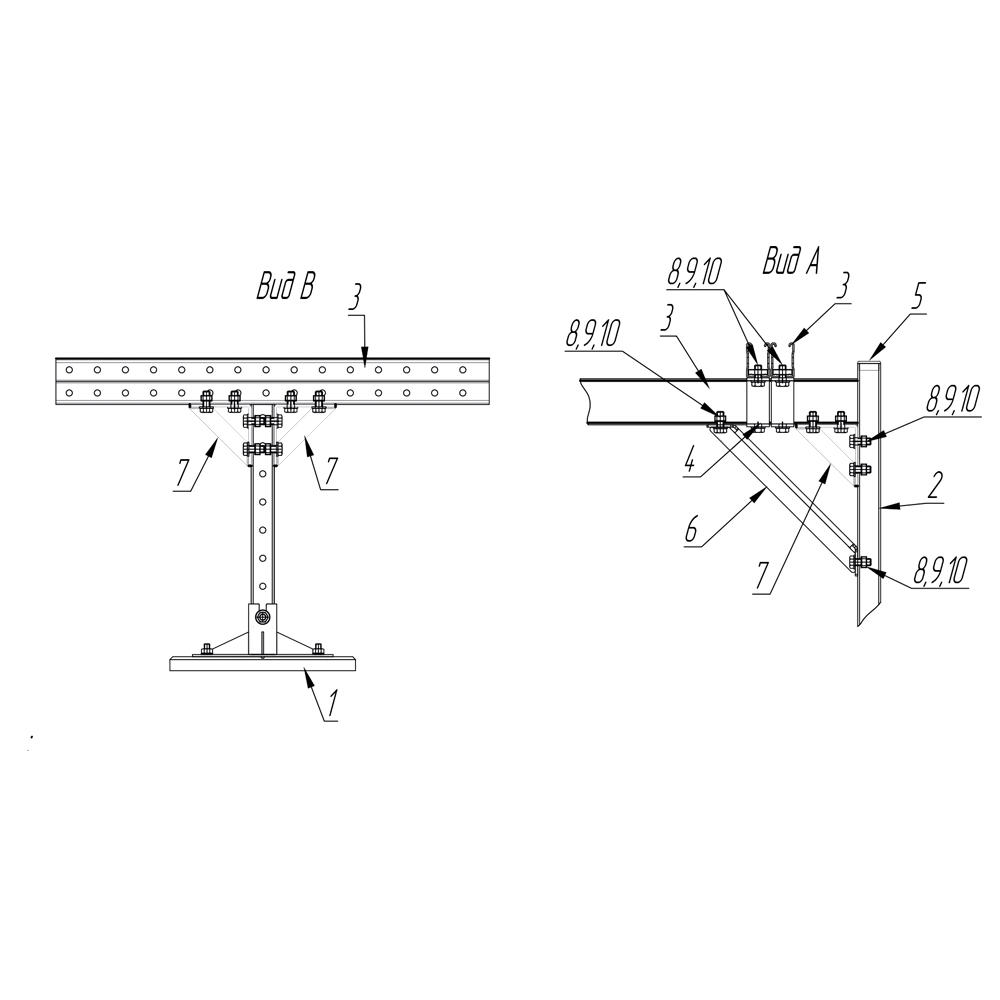

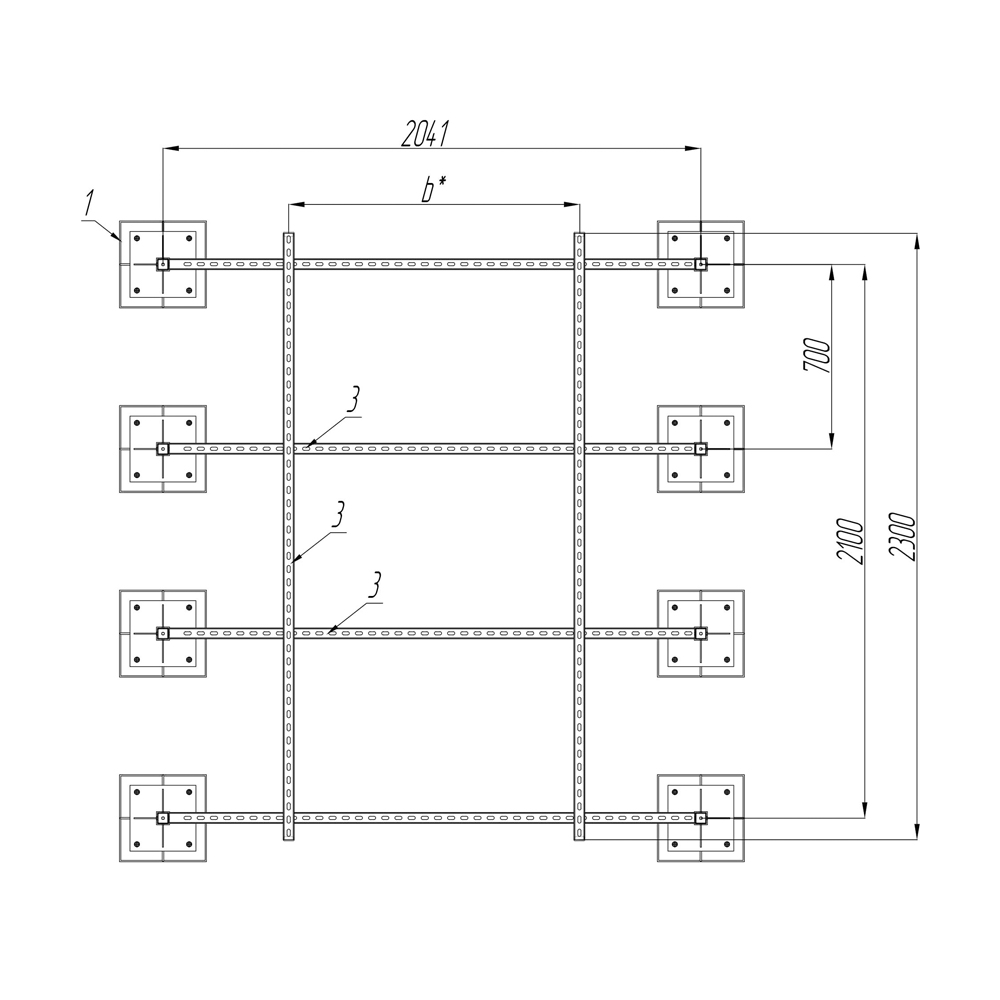

Опорная конструкция для горизонтальных установок массой до 550 кг.

Опорная конструкция Опорная конструкция Опорная конструкция

Позиция Артикул Наименование Количество
1** 67685001 BIS Yeti V Кровельная опора (BUP) 480×480мм с антивибрационным ковриком 6шт
67685201 BIS Yeti V Кровельная опора (BUP) 335×335мм с антивибрационным ковриком 6шт
2 65018347 BIS RapidStrut профиль монтажный (BUP1000) 41x41x2,5×3000мм
3 65018687 BIS RapidStrut профиль монтажный (BUP1000) 41x82x2,5×6000мм 24м
4 66588291 BIS Strut Уголок 90  °(BUP1000) 4 отверстия, 91х91 мм усиленный 6шт
5 66588298 BIS Strut Седельный соединитель профиля (BUP) 41×82мм 12шт
6 4125010 BIS Виброгаситель Strut M8x40x30, гайка с нейлоновой вставкой, канальная гайка 8шт
7 61481230 BIS Болт с шестигранной головкой (BUP) DIN 933 M12x30мм 60шт
8 65381312 BIS Шайба WMO-35 (BUP1000) 13/24мм 60шт
9 65188012 BIS Strut Канальная гайка (BUP) M12 60шт
10 6566041 BIS Strut Заглушка профиля 41×41мм 22шт

** в зависимости от несущей способности, угла наклона кровли, и требуемой высоты прокладки выбрать типоразмер кровельной опоры Yeti.

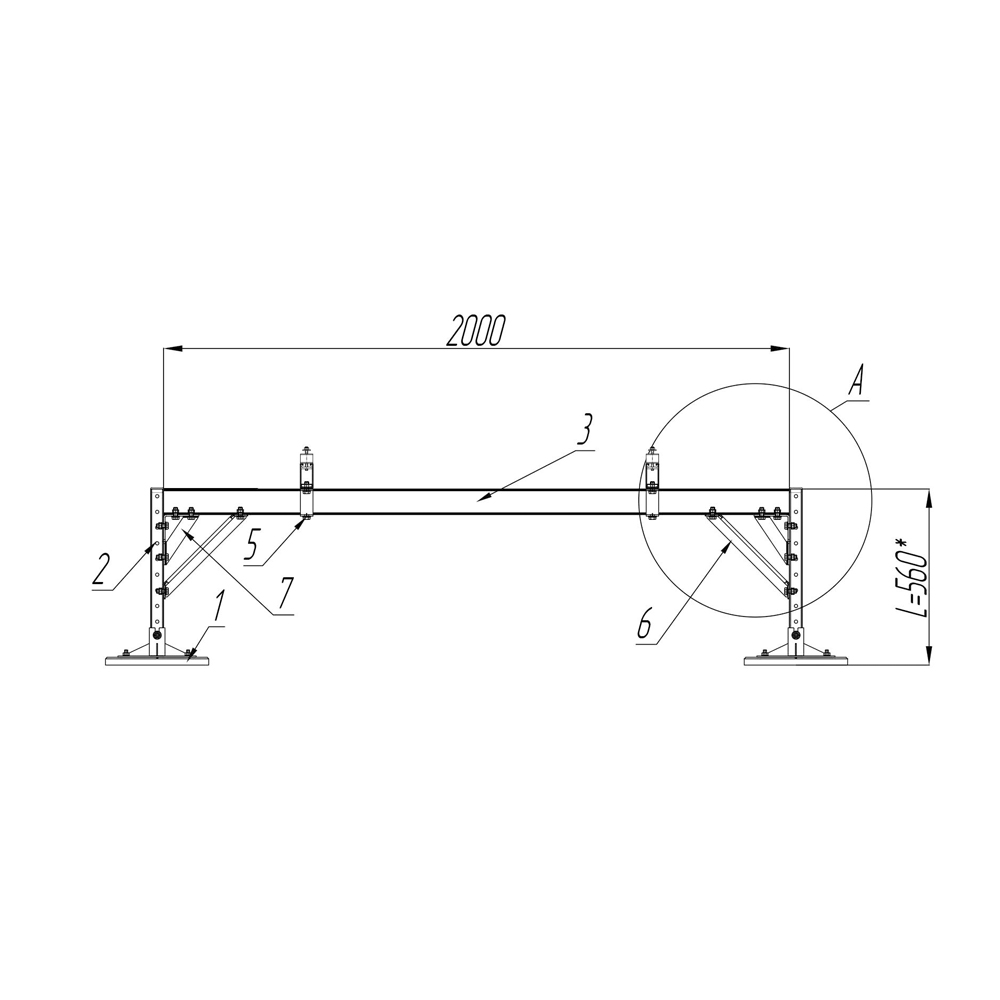

Опорная конструкция для монтажа блока VRF/VRV на кровле массой до 300 кг

Опорная конструкция Опорная конструкция Опорная конструкция

Позиция Артикул Наименование Количество
1** 67685001 BIS Yeti V Кровельная опора (BUP) 480×480мм с антивибрационным ковриком 4шт
67685201 BIS Yeti V Кровельная опора (BUP) 335×335мм с антивибрационным ковриком 4шт
2 65018247 BIS RapidStrut профиль монтажный (BUP1000) 41x41x2,5×3000мм
3 65018667 BIS RapidStrut профиль монтажный (BUP1000) 41x62x2,5×6000мм
4 66588291 BIS RapidStrut Уголок 90° BUP, 4 отверстия,91×91мм усиленный 4шт
5 66288530 BIS Подпорка для консоли Strut + WM35 (BUP) 300мм 4шт
6 65188010 BIS Strut Канальная гайка (BUP) M10 24шт
7 65381310 BIS Шайба EN-ISO 7089 (BUP1000) 10,5/20мм 24шт
8 61481030 BIS Болт с шестигранной головкой (BUP) DIN 933 M10х30 мм 24шт
9 665885406 BIS RapidStrut  Седельный соединитель профиля (BUP) 41×62мм, 2 монтажные гайки 4шт
10 6566041 BIS Strut Заглушка профиля 41×41мм 8шт
11 6566021 BIS Strut Заглушка профиля 41×21мм 4шт
12 652785006 BIS RapidStrut Hammerfix Монтажный болт G2 (BUP1000) M10x60мм 4шт

** в зависимости от несущей способности, угла наклона кровли, и требуемой высоты прокладки выбрать типоразмер кровельной опоры Yeti.

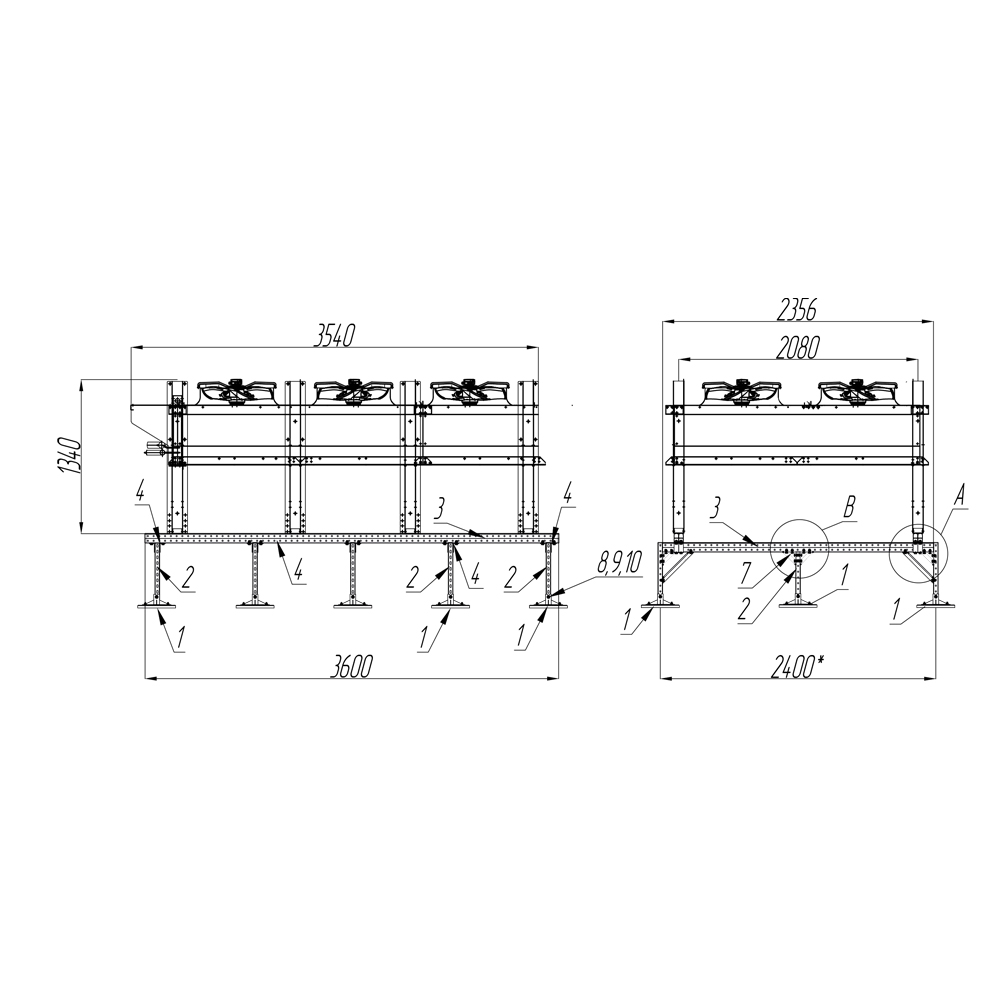

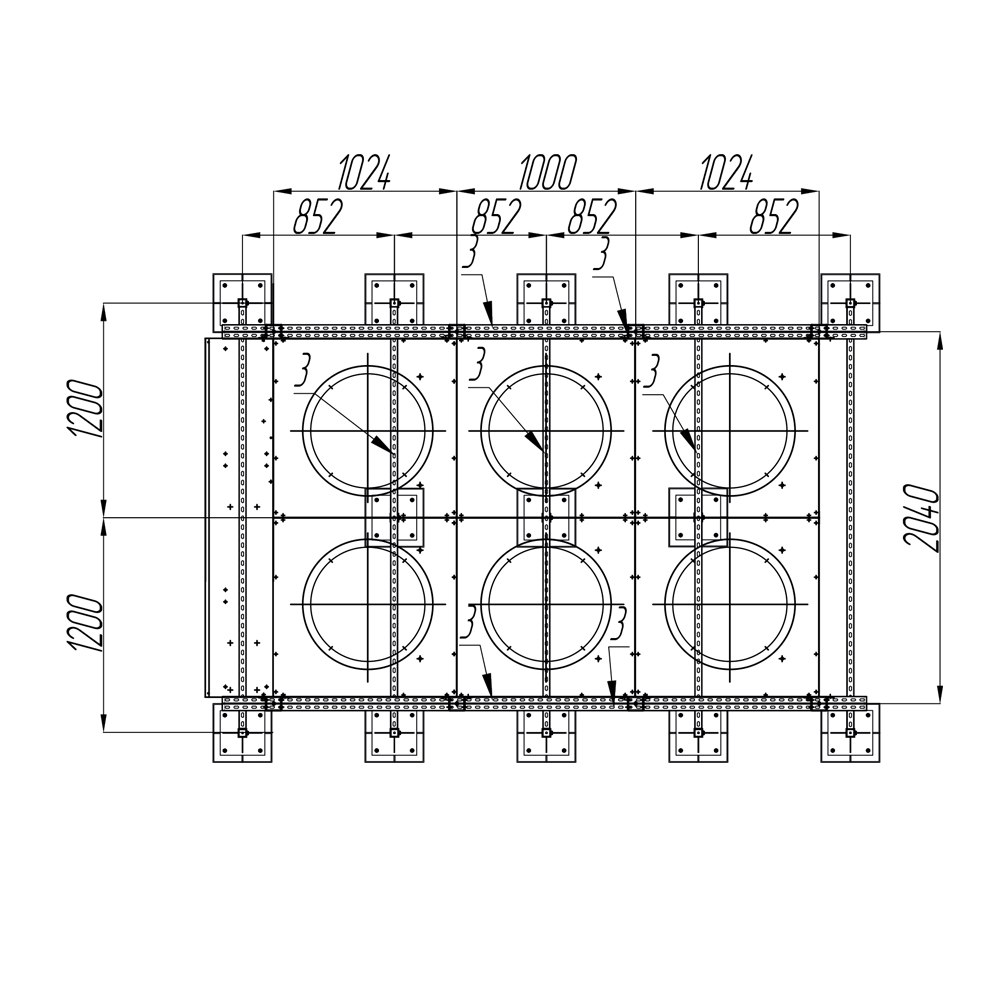

Опорная конструкция для монтажа сухого охладителя массой 750 кг

Опорная конструкция Опорная конструкция Опорная конструкция

Позиция Артикул Наименование Количество
1** 67685001 BIS Yeti V Кровельная опора (BUP) 480×480мм с антивибрационным ковриком 13шт
2 65018247 BIS RapidStrut профиль монтажный (BUP1000) 41x41x2,5×2000мм
3 65018687 BIS RapidStrut профиль монтажный (BUP1000) 41x82x2,5×6000мм 30м
4 66588298 BIS Strut Седельный соединитель профиля (BUP) 41×82мм 20шт
5 6566041 BIS Strut Заглушка профиля 41×41мм 26шт
6 66288530 BIS Подпорка для консоли Strut + WM35 (BUP) 300мм 10шт
7 66588291 BIS RapidStrut Уголок 90° BUP, 4 отверстия,91×91мм усиленный 16шт
8 65188012 BIS Strut Канальная гайка (BUP) M12 144шт
9 61481230 BIS Болт с шестигранной головкой (BUP) DIN 933 M12x30мм 144шт
10 65381312 BIS Шайба WMO-35 (BUP1000) 13/24мм 144шт

** в зависимости от несущей способности, угла наклона кровли, и требуемой высоты прокладки выбрать типоразмер кровельной опоры Yeti.

Конструктивные элементы рамы на кровлю под чиллер выбирают исходя из размеров оборудования и его веса.

Комплект поставки включает все элементы для создания целостной и устойчивой системы для установки чиллеров и другого оборудования на крыше. Это:

  • кровельная опора;
  • монтажные профили для изготовления рамы под чиллер;
  • крепежные винты и шпильки;
  • гайки и другие вспомогательные узлы и элементы.

Цена конструкций для установки блоков подготовки воздуха, чиллеров, монтажа фанкойлов зависит от размера и курса евро в ЦБ РФ на день выписки счета.

Важно! Кроме типовых конструкций существует возможность спроектировать и создать систему, оптимально соответствующую Dашим индивидуальным требованиям. Кровельные опоры BIS Yeti комбинируются с профилем Strut, что позволяет создавать уникальные по сложности опорные конструкции.

Опоры Walraven для чиллеров и фанкойлов: преимущества

1. Долговечность. Для производства кровельных опор Вальравен используется древесно-полимерный композит. Это исключительно устойчивый к любым внешним воздействиям материал, что позволяет гарантировать не менее 25 лет службы изготовленных из него деталей без специального обслуживания и ухода.

2. Уникальное антикоррозийное покрытие Ultra Protect 1000 (формула запатентована). Экспериментально установлено, что защищенный таким покрытием металл выдерживает на испытаниях 1000 часов в соляном тумане до появления признаков окисления поверхности.

3. Бетонные блоки-утяжелители. В отличие от других аналогичных систем Walraven использует для утяжеления конструкции 2 бетонных блока весом по 8 кг.

4. Возможность установки на поверхности с уклоном до 7 градусов. Благодаря специальному подвижному механизму можно отклонять вертикальную стойку конструкции и компенсировать уклон. Такое конструктивное решение применяется только в системах кровельной опоры BIS YETI 480.

5. Эстетический внешний вид. Конструкции такого типа сохраняют внешнюю привлекательность без ухода и обслуживания не менее 25 лет.

6. Удобство монтажа. За счет специальной перфорации предусмотрена возможность монтировать крепежные элементы со всех сторон профиля.

Система BIS Yeti для чиллеров и фанкойлов: уникальные свойства

  • сборка сложных конструкций; Кровельные опоры этой системы идеально совмещаются при монтаже с перфорированным профилем Strut, что позволяет создать конструкцию высокой сложности для монтажа чиллера, установки фанкойла или другого массивного и крупногабаритного оборудования.
  • удобная регулировка; Специальные конструктивные решения позволяют позиционировать опоры с высокой точностью.
  • защита поверхности кровли от вибрации; Между опорой и кровлей размещается антивибрационный и антискользящий коврик, оснащенный дренажными отверстиями. Он способен с высокой эффективностью гасить вибрацию, сохраняя целостность кровли.
  • возможность вращения на 360°. Использование в основании вертикальной опоры специального вкладыша позволяет ей поворачиваться во все стороны.

3 причины купить опоры для чиллеров и фанкойлов в нашей компании

1. Привлекательная стоимость. Наше предприятие является официальным дилером Walraven. Благодаря этому мы получаем весь спектр продукции этого производителя без наценок и предлагаем своим клиентам выгодные условия.

2. Бесплатный расчет нагрузок. Наши специалисты обладают солидным практическим опытом установки сложных и очень тяжелых систем и готовы профессионально выполнить расчет нагрузок по Вашему проекту совершенно БЕСПЛАТНО.

3. Оперативность отгрузки. Наша компания имеет собственный склад продукции Вальравен. Это значит, что мы доставим ваш заказ не позднее двух дней после зачисления денежных средств на расчетный счет нашего предприятия на сумму от 20 000р. В регионы мы доставим транспортной компанией, удобной вам. Доставка до терминала бесплатная.

Кровельные опоры Walraven, Big Foot или Hilti для чиллеров и фанкойлов: как сделать правильный выбор

Сравнительная таблица

Кровельные опоры Walraven Кровельные опоры Big Foot Кровельные опоры Hilti
Характеристики
Материал: Древесно-полимерный композит (WPC)- экологически чистый материал, отличающийся высокой устойчивостью к влаге и воде. Устойчив к UV и химическим воздействиям Пластик Плита: алюминевое литьё. Резиновая плита: этилен-пропиленовый каучук.
Размер опоры, мм: 335х335; 480х480 305х305; 450х450 290×290; 345х345
Максимальная нагрузка на опору 20 kN*; 30 kN** 300 кг; 500 кг 10 kN; 20 kN
Вес опоры, кг 1.12; 4.5 3,65 2,3; 3,05
Тип соединения опоры с профилем жесткое через адаптер Без адаптера. соединение профилей к крепежному элементу с использованием фиксирующей монтажной гайки или гайки-барашка
Возможность использования спец бетонных блоков для придания конструкции большей устойчивости Есть Нет Нет
Возможность вращения адаптера на 360° Есть Нет Есть
Возможность горизонтального монтажа Есть Нет Есть

* Максимально допустимая нагрузка на стойкуStrut 41x41x2,5.

** Максимально допустимая нагрузка на стойку Strut 41x51x2,0 — DS5.
